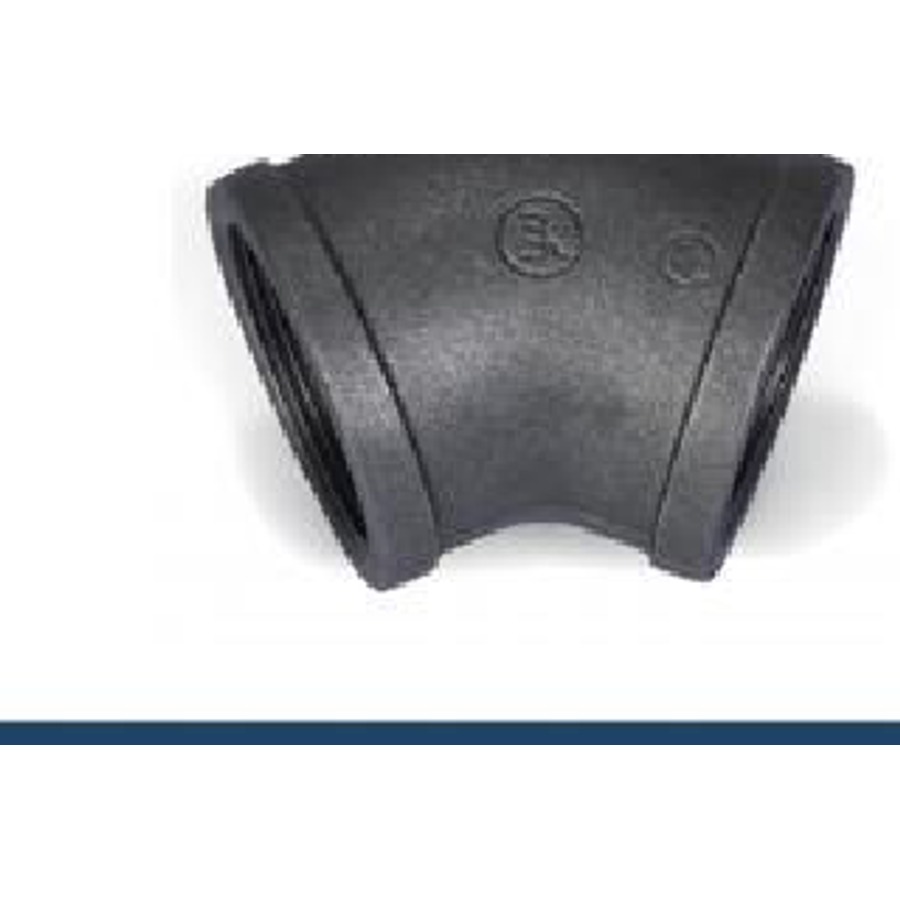

45° Dirsek (Fig.120)
Ürün Kodu
JZ-FIG120
Jianzhi 45° Dirsek — temper dökme demir, EN 10242 / ISO 49.
Teknik Özellikler
| Diş | ISO 7-1 / EN 10226 |
|---|---|
| Marka | Jianzhi |
| Yüzey | Siyah (Black) veya Sıcak Daldırma Galvaniz (Galv.) |
| Malzeme | Siyah Temper Dökme Demir (EN-GJMB-350-10 / ISO 5922) |
| Standart | EN 10242 / ISO 49 |
| Max. Çalışma Basıncı | 25 bar (-20°C ile 120°C arası) |
Ürün Açıklaması
Fig.120 — 45° Dirsek. Jianzhi temper dökme demir fitting, EN 10242 / ISO 49 standardına uygun. Siyah (Black) ve sıcak daldırma galvaniz (Galv.) yüzey seçenekleriyle üretilir.
| Code | BSPT | DN | A(mm) | Black(g) | Galv.(g) | Paket(pcs/ctn) |
|---|---|---|---|---|---|---|
| JZ12008 | 1/4" | 8 | 18 | 46.06 | 47 | 500 |
| JZ12010 | 3/8" | 10 | 20 | 56.84 | 58 | 500 |
| JZ12015 | 1/2" | 15 | 22 | 91.14 | 93 | 400 |
| JZ12020 | 3/4" | 20 | 25 | 131.32 | 134 | 240 |
| JZ12025 | 1" | 25 | 28 | 196.98 | 201 | 140 |
| JZ12032 | 1-1/4" | 32 | 33 | 315.56 | 322 | 96 |
| JZ12040 | 1-1/2" | 40 | 36 | 392 | 400 | 72 |
| JZ12050 | 2" | 50 | 43 | 646.8 | 660 | 36 |
| JZ12065 | 2-1/2" | 65 | 48.5 | 933.94 | 953 | 20 |
| JZ12080 | 3" | 80 | 53.5 | 1274 | 1300 | 12 |
| JZ120100 | 4" | 100 | 64.5 | 2164.82 | 2209 | 6 |
| JZ120150 | 6" | 150 | 129 | 4738.3 | 4835 | 4 |
